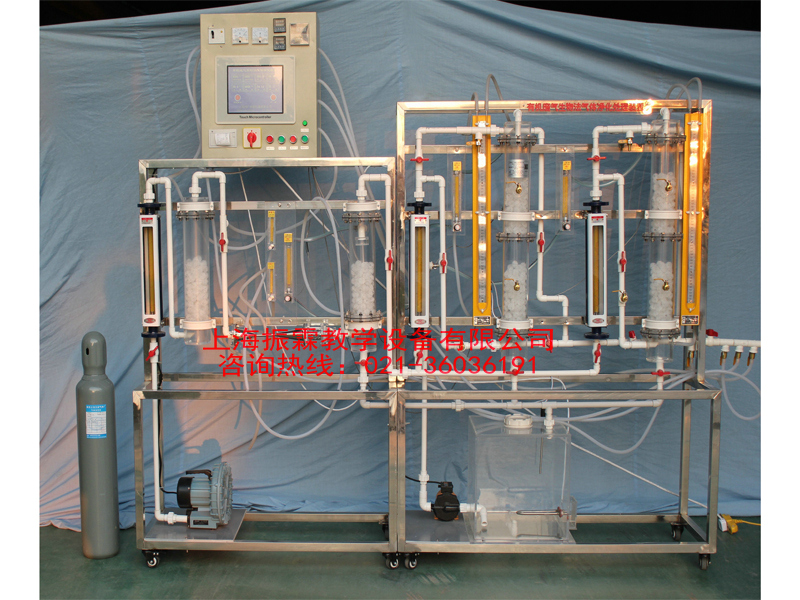

一、數據采集有機廢氣生物法氣體凈化處理裝置的原理 、用途及特點：

　　生物法系自上世紀80年代開始興起的一種新型氣體凈化工藝，具有費用低，二次污染少的特點，對于低濃度惡臭類和揮發性有機氣體的凈化更具優勢。本裝置主要可用于氣體生物凈化實驗的研究。通過合適的噴淋參數和生物載體填料選擇和進行生物過濾和生物滴濾的工藝實驗。

二、數據采集有機廢氣生物法氣體凈化處理裝置的技術指標及參數：

　　1、最大設計氣體流量=10m3/h，一套氣體混合系統供套并聯的生物濾塔。每套濾塔的 循環液流量2.5~25L/h ;

　　2、生物濾塔塔徑100 mm;

　　3、生物濾塔總塔高約800mm，設兩段生物載體分布，每層充填高度250-300 mm;

　　4、每座生物塔可通過閥門切換變換生物濾塔氣體流動的方向;

　　5、每座生物濾塔均設有帶流量計的氣體采樣口和生物樣品取樣口;

　　6、系統配有進口稀釋用配氣活性炭凈化罐和氣體加濕罐。

　　7、裝置外形尺寸：2200 mm×450 mm×1600mm、

　　8、工作電源：AC220V±10%、50Hz，單相三線制，功率：1300W;安全保護：具有接地保護、漏電保護、過流保護;

　　9、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;、

三、數據采集有機廢氣生物法氣體凈化處理裝置的主要配置：

　　1、在線進、出VOCs氣體濃度檢測系統各1套(VOCs傳感器)2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、氣體發生裝置1套、透明有機玻璃材質、厚度5mm、

　　7、反應器2套、透明有機玻璃材質、厚度5mm

　　8、文丘里混合器1套、透明有機玻璃材質、厚度5mm

　　9、過濾器2組、透明有機玻璃材質、厚度5mm

　　10、噴淋裝置2套、透明有機玻璃材質、厚度3mm

　　11、水箱1只、透明有機玻璃材質、厚度10mm

　　12、增壓水泵1臺、電壓：220V、功率:250W、流量：(1m3/h)、揚程：15(m)

　　13、液體流量計3只、(LZB-10、量程:16～160L/ h)

　　14、氣體流量計3只、(LZB-15、量程:0.4～4m3/h)

　　15、溫度傳感器：(控溫精度：±1℃)、PT100溫度傳感器1只;含顯示儀表

　　16、U型壓差計2只、采樣口1批、

　　17、風機1臺、(電壓：220V、功率0.25Kw、轉速2800r/min)、

　　18、氣體與鋼瓶1套(8升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、

　　19、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　20、 Ø 20連接管路及控制球閥

　　21、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
