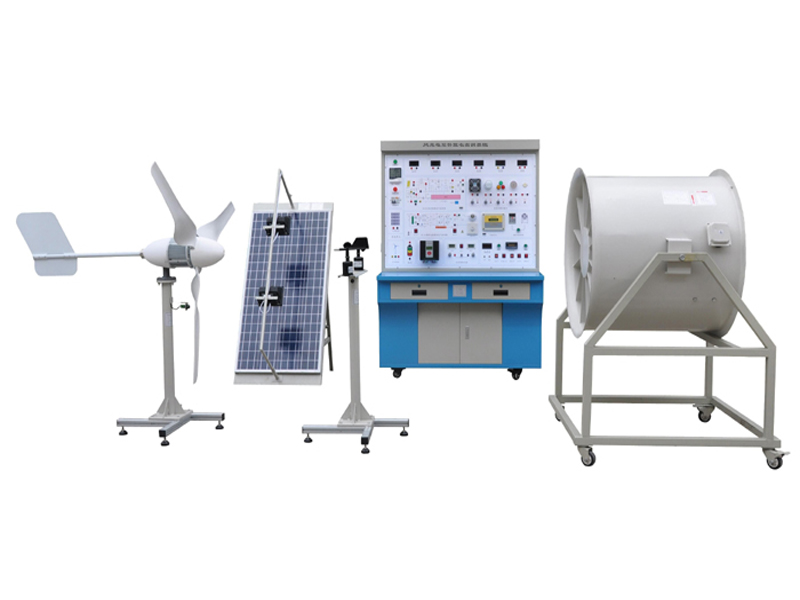

ZLNE-Y51型風光電互補發電實訓系統
- 一、風光電互補發電實訓系統的概述：
本產品是集于太陽能發電及風力發電為一體的新型教學實驗系統?？赏瓿娠L(fēng)力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示?？梢詭椭鷮W(xué)生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。
二、風光電互補發電實訓系統的特點：
◆ 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀。
◆ 系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。
◆ 系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。
◆ 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。
◆ 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
◆ 風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。
◆ 系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。
◆ 增加分布式供電原理與實驗電路，讓學生增加對新知識的理解
三、風光電互補發電實訓系統的技術參數：
1、太陽能電池
◆ 組件尺寸(L*W*H)：680*1000*28mm
◆ 最佳功率：100W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：5.2±0.10A
◆ 短路電流：5.85±0.10A
◆ 開路電壓：21±0.5V
◆ 模擬小太陽模塊：220VAC 500W金鹵燈或1000W自然色太陽投光燈
2、風機力發電機
◆ 額定功率：400(W)
◆ 工作形式：永磁同步發電機
◆ 風葉旋轉方向：順時針
◆ 風葉數量：3（片）
◆ 電機材料：鋁合金&不銹鋼
4、模擬風洞
◆ 風量：28070 mз/h
◆ 風壓：302Pa
◆ 轉速：1440 r/min
◆ 功率：2.2kW
◆ 可調風速：0～13級連續可調
4、風光互補控制器
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
5、離網逆變電源
◆ 直流輸入電壓：9～16VDC 電壓可選
◆ 額定蔬出功率：300W 功率可選
◆ 輸出電壓：110/220VAC
◆ 輸出波形：純正弦波
◆ 輸出頻率：50Hz
◆ 保護功能：極性反接、短路、過熱、過載保護
6、并網逆變電源
◆ AC標準電壓范圍：90V～140V/180V～260VAC
◆ AC頻率范圍： 55Hz～63Hz/45Hz～53Hz
◆ 并網輸出功率：400W
◆ 輸出電流總諧波失真：THDIAC <5%
◆ 相 位 差： <1%
◆ 孤島效應保護： VAC;f AC
◆ 環境溫度范圍： -25 ℃～60℃
◆ 環境濕度： 0～99%(Indoor Type Design)
7、測風系統模塊
◆ 測量范圍 風速：0～60m/s 風向：0～360°
◆ 精 度:±0.1m/s，± 3°
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查風光電互補發電實訓系統的貨品外觀，核實風光電互補發電實訓系統的型號、數量及配件，拒收處于受損狀態的風光電互補發電實訓系統并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供風光電互補發電實訓系統產品說明書內的質保條件和質保期，在質保范圍內提供對風光電互補發電實訓系統的免費維修，超出條件承諾時提供對風光電互補發電實訓系統的有償維修；
4、退貨/換貨：單方面原因?qū)е碌?span lang="EN-US">風光電互補發電實訓系統錯誤或風光電互補發電實訓系統購買數量錯誤，造成風光電互補發電實訓系統的退換貨要求，將不被接受；
5、貨期說明：風光電互補發電實訓系統的發貨期為參考值，如您需要了解風光電互補發電實訓系統的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對風光電互補發電實訓系統有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答XXXX的相關疑問，我們還可以幫您推薦符合您要求的新能源教學實訓設備等相關產品！
